新疆天業120萬噸化工項目配套自備電廠工程安裝4臺135MW國產燃煤高溫超高壓凝汽式（帶調整抽汽）機組,同時建設和工程配套的輔助與附屬公用生產設施，并留有4×135MW或3×200MW機組擴建余地。新疆天業120萬噸/年聚氯乙烯聯合化工項目一期工程將包括40萬噸/年聚氯乙烯、32萬噸/年燒堿、64萬噸/年電石、自備熱電廠以及與之配套的公用工程與輔助設施，建設地點為石河子。
系統需求：
1， SIS系統：廠級監控信息系統（SIS）作為面向生產過程的信息系統，與電廠單元機組DCS以及其它控制系統聯網，以實現全廠生產過程信息共享，為全廠生產過程的運行和管理提供決策依據，完成廠級生產過程監視和管理、運行指標統計考核等基本功能。
2， 水處理系統：水務控制系統采用一套以微處理器為基礎的由運行員站、高速通訊網絡和PLC裝置構成的分層結構裝置。水工泵房系統、廢水系統、循環水加藥系統采用遠程I/O的方式統一由PLC完成數據采集處理和程序控制功能，水汽集中取樣系統及爐水加藥系統（工藝廠家已配供）及反滲透控制系統（工藝廠家已配供）作為遠程站通訊接入主PLC。各自的PLC最終也將和本補給水系統PLC聯網，集中在補給水車間的控制室內的運行員站上實現全系統的監控。乙方負責全系統的聯網協調工作，提出網絡方案、接口要求及數據通訊規約等。
3， 灰渣系統：氣力除灰系統是將＃1～＃4爐（SG－490/13.7-M785型超高壓自然循環爐）電除塵器和省煤器灰斗搜集的飛灰通過氣力發送罐正壓氣力輸送至干灰?guī)欤粻t底渣處理系統按本期容量4×135MW機組設計，采用“鍋爐渣井＋刮板撈渣機+活動渣倉”連續排渣方式
4， 仿真系統：可連續、實時地仿真參考電廠，即提供連續實時的運行環境。仿真裝置根據具體的運行工況，計算出相應的機組運行參數，并使這些參數在模擬大屏幕投影畫面和操作員站或工程師站上顯示出來，同時可能發生的報警和保護動作。
5， 地磅系統：本期工程安裝2臺100t數字式重車電子汽車衡和1臺50t數字式空車電子汽車衡。3臺汽車衡共用3套微機控制系統。每臺汽車衡設置1套數據采集系統，3套系統通過聯網并進行數據交換，3套數據采集系統設置1臺工業級服務器。
解決方案：

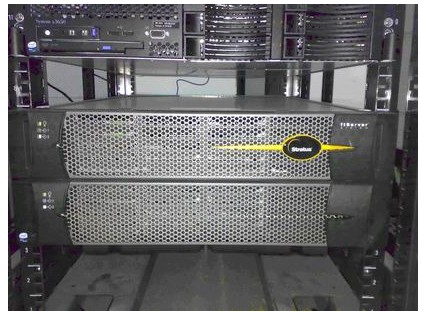

天業電廠4×135MW自備電廠建設過程中，在SIS系統，水處理系統，灰渣系統，輸煤系統，地磅系統，仿真系統中同時采用STRATUS容錯服務器做為實時數據庫服務器。其中，sis系統采用stratus Ft4300容錯服務器，其他5個系統都采用stratus Ft2400容錯服務器。
服務器硬件容錯采用DMR（雙模冗余）方式，可靠性設計達到99.999%以上，電源、CPU、內存、I/O控制組件均采用冗余配置。服務器完全采用硬件容錯方式，CPU/MEM集成鎖步（Lock-Step）技術，冗余部件在同一時鐘周期做同樣的指令，部件故障時不產生切換，動態數據得當保護。IO冗余部件也配對工作，能夠在發生故障時進行接管，切換時間在毫秒級。應用程序不需要使用任何軟件和編寫腳本程序。當出現硬件故障時，服務器具備自動故障自我檢測、故障隔離和恢復功能。同時服務器可配置自動報警系統，當服務器出現故障，能自動向管理人員甚至Stratus的服務網絡報警，并可進行遠程維護和管理。服務器硬盤，包括操作系統、應用軟件和靜態數據等均采用鏡像（RAID 1）方式保護；同時服務器還具有內存動態數據的鏡像保護，保證實時數據的安全性。服務器維護要求簡便，故障備件以模塊化方式進行更換，而不是僅僅更換故障部件，以減少維修時間。
