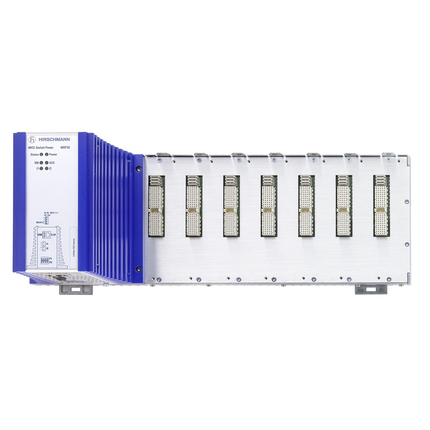

赫斯曼交換機MSP30-24040SCZ9URHHE3AXX.X.XX
MSP 交換機產品系列提供完整的模塊化和各種高達 10 Gbit/s 的高速端口選項。用于動態單播路由 (UR) 和動態多播路由 (MR) 的可選第 3 層軟件包為您提供極具吸引力的成本優勢——“只需為您需要的東西付費”。由于支持以太網供電 (PoE+)，終端設備也可以經濟高效地供電。
| 描述 |
用于 DIN 導軌的模塊化千兆以太網工業交換機，無風扇設計，軟件 HiOS 第 3 層高級，軟件版本 08.7 |
| 端口類型和數量 |
快速以太網端口總數：24 個；千兆以太網端口：4 |
| SD卡插槽 |
1 x SD 卡槽，用于連接自動配置適配器 ACA31 |
| USB接口 |
1 x USB 連接自動配置適配器 ACA21-USB |
| 交換 |
獨立 VLAN 學習、快速老化、靜態單播/多播地址條目、QoS/端口優先級 (802.1D/p)、TOS/DSCP 優先級、接口信任模式、CoS 隊列管理、IP 入口 DiffServ 分類和管制、IP 出口 DiffServ 分類和監管，隊列整形/最大。隊列帶寬、流量控制 (802.3X)、出口接口整形、入口風暴保護、巨型幀、VLAN (802.1Q)、基于協議的 VLAN、VLAN 未知模式、GARP VLAN 注冊協議 (GVRP)、語音 VLAN、基于 MAC VLAN、基于 IP 子網的 VLAN、GARP 多播注冊協議 (GMRP)、IGMP Snooping/Querier per VLAN (v1/v2/v3)、未知多播過濾、多 VLAN 注冊協議 (MVRP)、多 MAC 注冊協議 (MMRP)、多注冊協議 (MRP) 第 2 層環路保護 |
| 冗余 |
HIPER-Ring（環交換機）、HIPER-Ring over Link Aggregation、帶 LACP 的鏈路聚合、鏈路備份、媒體冗余協議 (MRP) (IEC62439-2)、MRP over Link Aggregation、冗余網絡耦合、子環管理器、RSTP 802.1 D-2004 (IEC62439-1)、MSTP (802.1Q)、RSTP Guards VRRP、VRRP Tracking、HiVRRP（VRRP 增強） |
| 管理 |
DNS 客戶端、雙軟件映像支持、TFTP、SFTP、SCP、LLDP (802.1AB)、LLDP-MED、SSHv2、V.24、HTTP、HTTPS、Trap、SNMP v1/v2/v3、Telnet OPC-UA 服務器 |
| 診斷 |
管理地址沖突檢測、MAC 通知、信號聯系、設備狀態指示、TCPDump、LED、Syslog、ACA 上的持久記錄、電子郵件通知、自動禁用端口監控、鏈路抖動檢測、過載檢測、雙工不匹配檢測、鏈路速度和雙工監控，RMON (1,2,3,9)，端口鏡像 1:1，端口鏡像 8:1，端口鏡像 N:1，RSPAN，SFLOW，VLAN 鏡像，端口鏡像 N:2，系統信息，自冷啟動測試、銅纜測試、SFP 管理、配置檢查對話框、交換機轉儲、快照配置功能、路由接口的地址沖突檢測 |
| 配置 |
自動配置撤消（回滾）、配置指紋、基于文本的配置文件 (XML)、保存時在遠程服務器上備份配置、清除配置但保留 IP 設置、具有自動配置的 BOOTP/DHCP 客戶端、DHCP 服務器：每端口、DHCP 服務器：每個 VLAN 的池、自動配置適配器 ACA31（SD 卡）、自動配置適配器 ACA21/22 (USB)、HiDiscovery、帶有選項 82 的 DHCP 中繼、命令行界面 (CLI)、CLI 腳本、通過 ENVM 處理 CLI 腳本啟動、全功能 MIB 支持、基于 Web 的管理、上下文相關幫助、基于 HTML5 的管理 |
| 安全 |
基于 MAC 的端口安全性、基于 802.1X 的基于端口的訪問控制、訪客/未經身份驗證的 VLAN、集成身份驗證服務器 (IAS)、RADIUS VLAN 分配、RADIUS 策略分配、每個端口的多客戶端身份驗證、MAC 身份驗證繞過、MAC 格式選項身份驗證繞過、DHCP 偵聽、IP 源保護、動態 ARP 檢測、拒絕服務防護、LDAP、基于入口 MAC 的 ACL、基于出口 MAC 的 ACL、入口基于 IPv4 的 ACL、出口基于 IPv4 的 ACL、基于時間ACL、基于 VLAN 的 ACL、基于入口 VLAN 的 ACL、基于出口 VLAN 的 ACL、基于 ACL 流的限制、對受 VLAN 限制的管理的訪問、設備安全指示、審計跟蹤、CLI 日志記錄、HTTPS 證書管理、受限管理訪問、適當使用橫幅、可配置密碼策略、可配置登錄嘗試次數、SNMP 日志記錄、多個權限級別、本地用戶管理、通過 RADIUS 進行遠程身份驗證、用戶帳戶鎖定、首次登錄時更改密碼 |
| 時間同步 |
PTPv2 透明時鐘兩步、PTPv2 邊界時鐘、緩沖實時時鐘、SNTP 客戶端、SNTP 服務器 |
| 工業型材 |
EtherNet/IP 協議、IEC61850 協議（MMS 服務器、交換機型號）、Modbus TCP、PROFINET 協議 |
| 各種各樣的 |
數字 IO 管理、手動電纜交叉、端口掉電 |
| 路由 |
IP/UDP 助手、全線速路由、基于端口的路由器接口、基于 VLAN 的路由器接口、環回接口、ICMP 過濾器、網絡定向廣播、OSPFv2、RIP v1/v2、ICMP 路由器發現 (IRDP)、等價多路徑 (ECMP)、靜態單播路由、代理 ARP、靜態路由跟蹤 |
| 組播路由 |
IGMP v1/v2/v3，IGMP 代理（組播路由） |
| 尺寸（寬x高x深） |
391 x 148 x 142 毫米 |
| IEC 60068-2-6 振動 |
5 Hz - 8.4 Hz，振幅為 3.5 mm；8.4 Hz-150 Hz，1 g |
| IEC 60068-2-27 沖擊 |
15 g，11 ms 持續時間，18 次沖擊 |
| EN 61000-4-2 靜電放電 (ESD) |
± 4 kV 接觸放電；± 8 kV 空氣放電 |
| EN 61000-4-3 電磁場 |
10 V/m (80 MHz-3000 MHz) |
| EN 61000-4-4 快速瞬變（突發） |
± 2 kV 電源線；± 4 kV 數據線 |
| EN 61000-4-5 浪涌電壓 |
電源線：±2 kV（線/地），±1 kV（線/線）；數據線：±1 kV（線/地） |
| EN 61000-4-6 傳導抗擾度 |
10 V (150 kHz-80 MHz) |
| FCC CFR47 第 15 部分 |
FCC 47CFR 第 15 部分，A 類 |
| 基礎標準 |
CE、FCC、EN61131 |
| 配件 |
MICE 開關電源媒體模塊 MSM；導軌電源 RPS 30、RPS 60/48V EEC、RPS 80、RPS90/48V HV、RPS90/48V LV、RPS 120 EEC；USB 轉 RJ45 終端電纜；Sub-D 轉 RJ45 終端電纜自動配置適配器（ACA21、ACA31）；工業HiVision網絡管理系統；19" 安裝架 |
| 供貨范圍 |
設備（背板和電源模塊）、2 x 接線端子、一般安全說明 |
